Verfügbarkeit: Bestellartikel (Lieferzeit 1-2 Wochen)
Artikelnummer:
555256

WC - Zylindereinsatz PZ Schnegel

€ 50,66
Inkl. 20% MwSt.
WC/BAD-Modul DIN L/R verwendbar


Schließzylinder richtig ausmessen

Technische Zeichnung

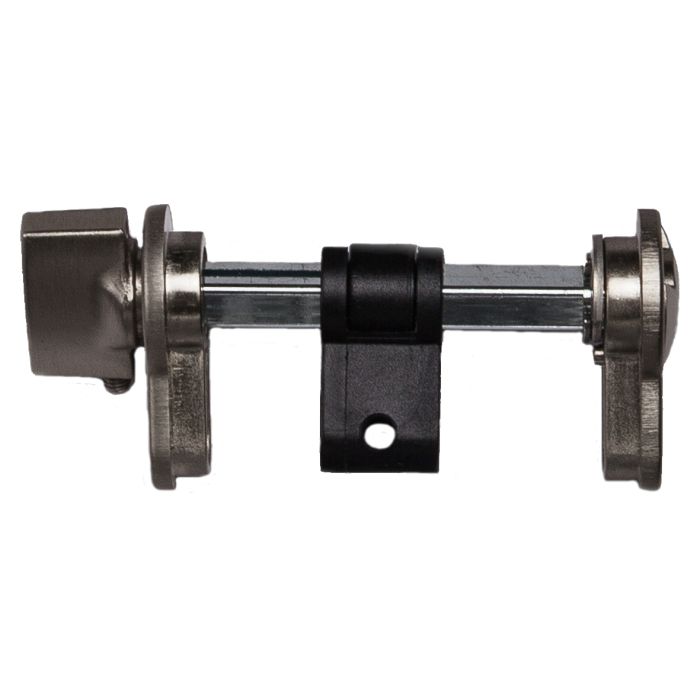

WC/BAD-Modul

Art.-Nr. 007/7500 von Schnegel

Das WC/BAD-Modul lässt sich problemlos, schnell und mühelos in jede für Buntbart vorgerichtete Tür einbauen und ist auch für Umrüstungen bestens geeignet. (Zum Patent angemeldet)
Bei dessen Entwicklung wurde besonders darauf geachtet, dass die gewohnten Funktionen und
Vorzüge eines herkömmlichen WC-Beschlages beibehalten wurden, das sind z.B.:
Drehbewegung der Knaufverriegelung 90°
Not-Öffnung durch Schlitzknopf
Mit "Besetzt"-Anzeige rot/grün für Türstärken bis 55 mm geeignet, Stift kürzbar für geringere Türstärken.

Achtung:
Bei dem WC-Bad Modul für BB Türen, ist die äußere Form ähnlich wie beim PZ.
Auf der Rückseite ist die Ausnehmung aber so gestaltet, das der Einsatz in eine BB Aussparung passt und hält.
--> Das WC-Bad Modul für BB Türen kann bei einer normalen BB-Stanzung aber auch bei einer ovalen Stanzung verwendet werden

Die Montage des WC/BAD-Moduls ist denkbar einfach und benötigt kaum mehr Zeit als
der Einbau eines WC-Beschlages.

BITTE BEACHTEN: Bei manchen Schlössern benötigen Sie gegebenenfalls eine Feile um die Buntbartöffnung etwas abzufeilen. Anschließend können Sie den Schließeinsatz ordnungsgemäß einbauen!

Zuerst wird der speziell dafür entwickelte BB-Einsatz für BB-Einsteckschlösser genau wie bei einem Schließzylinder in die Tür eingebracht.
Anschließend wird das Schloss abgeschlossen und der BB-Einsatz mit Stiftteil in Rotstellung durch die Buntbartöffnung des Schlosses geschoben.
Zum Schluss werden die Innenrosette und der Knebel auf das BB-Schild gesetzt und mit Hilfe der Innensechskantschraube verschraubt.
Zum Abschluss werden die Befestigungsstopfen in die Öffnungen des BB-Schildes eingebracht.

Weitere Informationen
Artikelname
WC - Zylindereinsatz PZ Schnegel
Artikelnummer
555256
Hersteller
Mario Morandini
